水流开关

水流开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。

组成结构

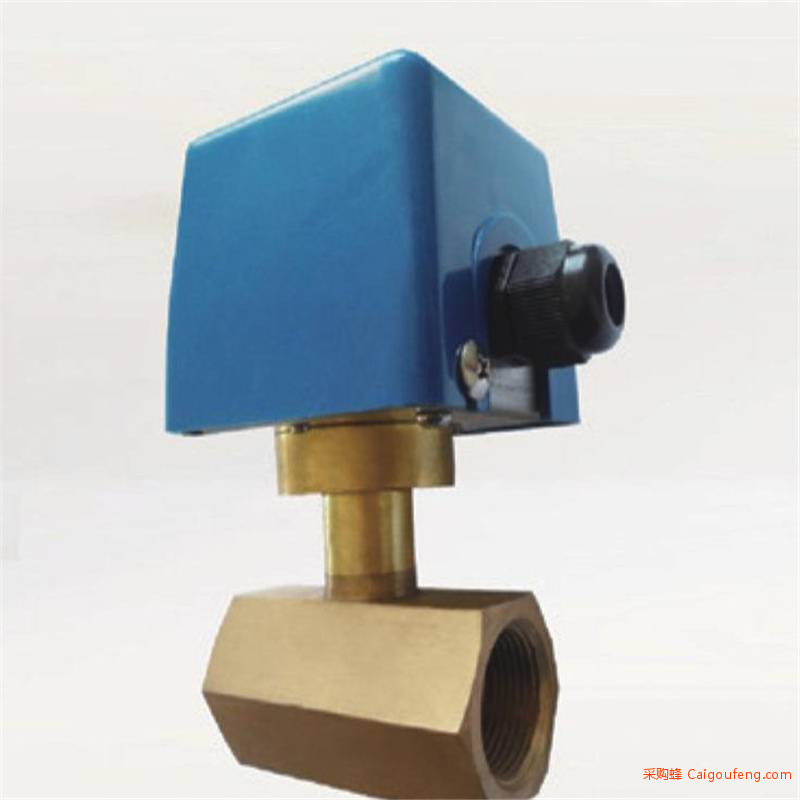

流量开关由磁芯、复位弹簧、锻铜或聚碳外壳和传感器组成。外壳为H58锻铜或聚碳制造，磁芯采用钕铁硼永磁材料，传感器磁控开关则为进口中功率元件。进水端与出水端接口均为G1/2″标准管螺纹。

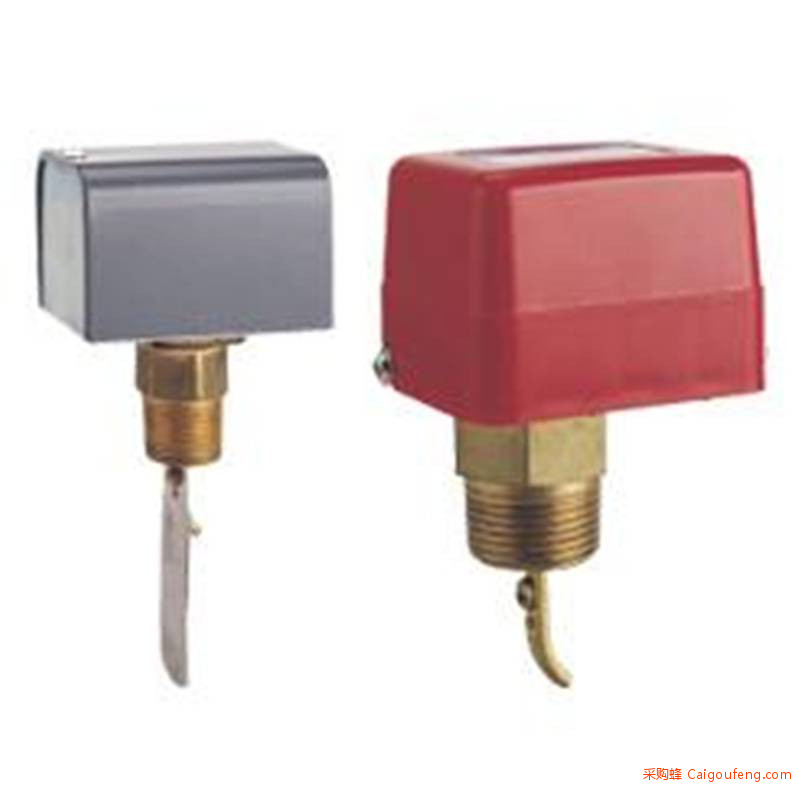

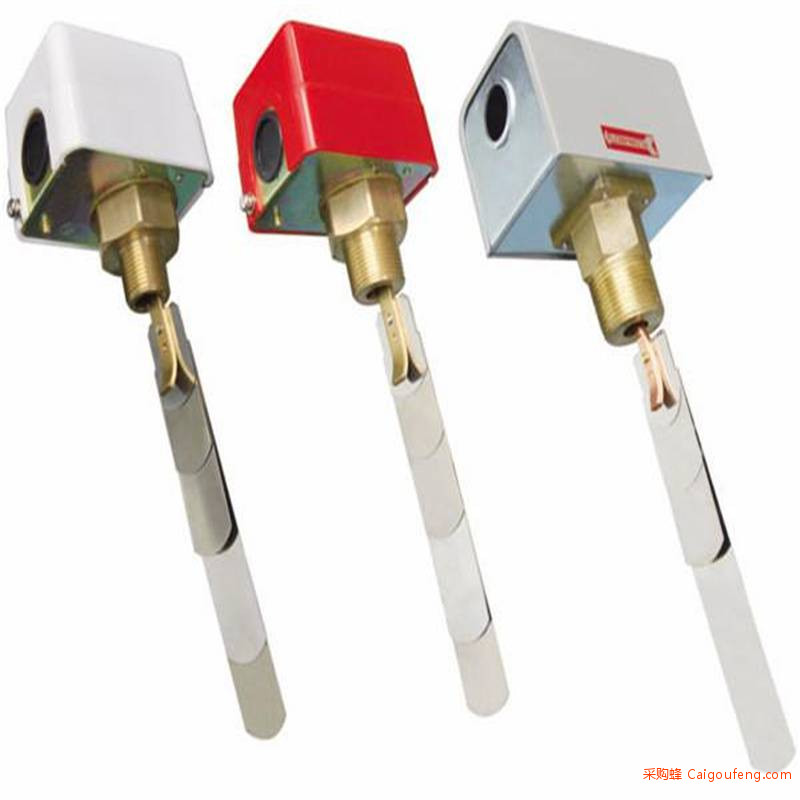

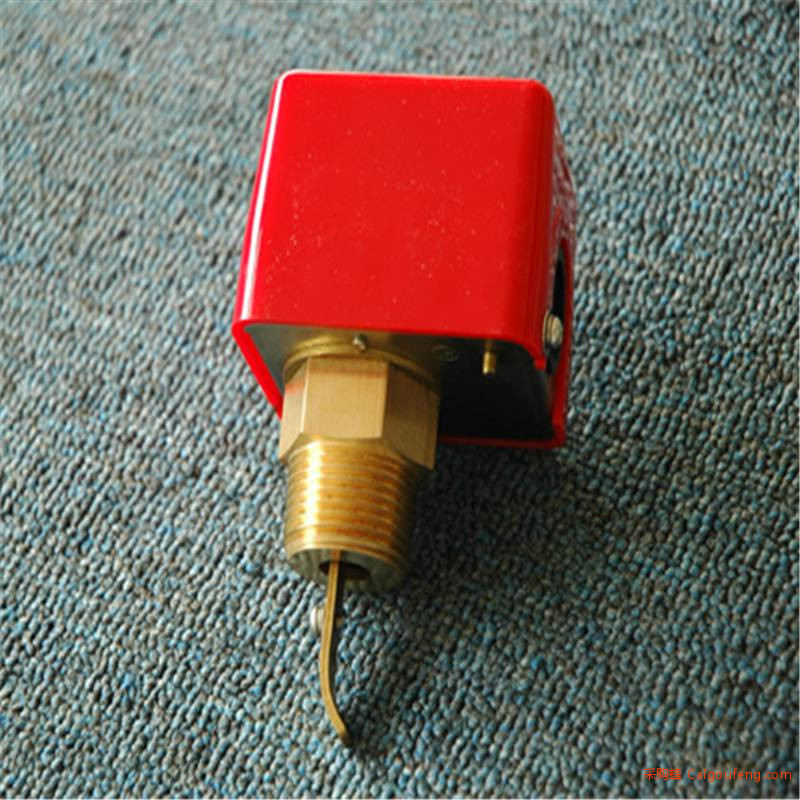

插入式安装，机械式流量开关，内置微动触发开关。使用磁铁同性相斥的原理进行水电隔离，它完全摒弃了普通靶式流量开关使用的波纹管式的水电隔离部件，工作时微动开关不与低温金属部件接触，也不会产生凝结水，也没有微动开关的锈蚀或接触不良，防护等级高达IP65可应用在具有腐蚀性的空气环境中，WFS22系列挡板式流量开关在结构上大大简化，可靠性、使用寿命、使用温度范围、工作压力及对使用环境的要求等多方面均远优于普通靶式流量开关，是普通靶式流量开关的更新换代产品。

工作原理

当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 “0”开关信号,停止系统的工作。
流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设***时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机“干烧”。

产品特点

流量开关具有灵敏度高、耐久性强等优点。

1，检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供）一个信号的通断的状态。

2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；

3，举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。

4，可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被***应用于石油化工、电力、冶金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
