CXL-540A/1% 晨昌三相电抗器 抑制变频器输出谐波对对边电子设备的干扰

CXL-540A/1% 晨昌三相电抗器 抑制变频器输出谐波对对边电子设备的干扰

变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。

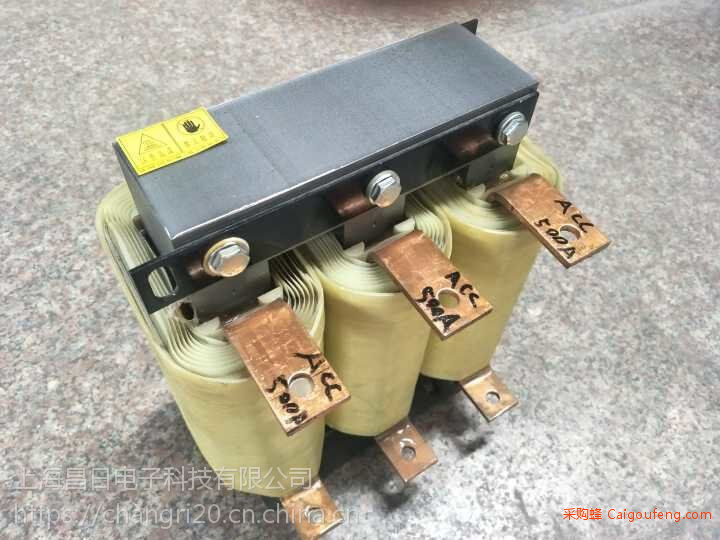

CXL-540A/1%   220KW三相输出电抗器

一、输出电抗器的用途

出线电抗器（亦称输出电抗器、电机电抗器），用于电网电机侧或变频器、调速器输出侧，主要作用是用以限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/μs以内，它还用于钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件（如IGBT）的扰动和冲击,降低电动机的噪声，提高变频器的效率。

二．输出电抗器订货基本参数

1、适配变频器功率;

2、额定电流;

3、额定电感量或电压降;

4、额定系统电压;

6、使用条件(户内);

7、根据输出电抗器的应用性能定制(如有特殊要求应事先声明)。

三、输出电抗器使用条件

1、 海拔高度不超过1000米；

2、 气温度不超过40℃；

3、 环境湿度：（25℃时）90%；

4、 安装场所或运输途中无严重震动和颠簸。

5、 安装场所无严重影响绝缘的气体、蒸汽、化学性沉淀、灰尘污垢及其他爆炸性和腐蚀性介质；

【批发】输出/出线/电机电抗器220KW 540A  技术参数表

1、额定工作电压： 380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度： 铁芯-绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻： 1000VDC绝缘阻值≥100MV
5、电抗器噪音：  小于65dB
6、防护等级： IP00
7、绝缘等级： F级以上
8、产品执行标准： IEC289:1987电抗器
                          GB10229-88电抗器(eqv IEC289:1987)
                          JB9644-1999半导体电气传动用电抗器

【批发】输出/出线/电机电抗器220KW 540A 产品特点

◆该产品为铁芯干式铁芯采用***低损耗冷轧硅钢片，经高速冲床冲 剪，具有毛刺小、规则均匀、叠片整齐美观，运行低温升低噪音

◆线圈采用***绝缘导线，经***机器绕制，具有平整度好，外型美观的优点

◆铁芯柱经多个气隙分成均匀小块，气隙采用高温高强度连接胶将芯柱的每个小段与上、下轭紧密的粘接起来。
　　◆电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-
　　真空浸漆-热烘固化等流程，使滤波电抗器线圈及铁芯牢固成为一体，大大减少了运
　　行时温升及噪声，有效提高了电抗器的品质
　　◆滤波电抗器体积小、重量轻、外形美观、接线方便等优点

输出电抗器一般应用场合及重要性

输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了进线电抗器可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
