LGW型磁致伸缩液位变送器，***磁致伸缩液位计

产品描述：LGW型磁致伸缩液位变送器，***磁致伸缩液位计的设计是基于一些金属（如镍铁合金）在相交磁场的作用下，具有磁致伸缩的特点，即韦德曼效应。

1、使用高速计数器，精度高，可达万分之五

2、适用多种介质的液位测量，安装形式多样

3、性能稳定，抗干扰能力强

4、结构简单，安装方便

5、多种输出方式可供选择

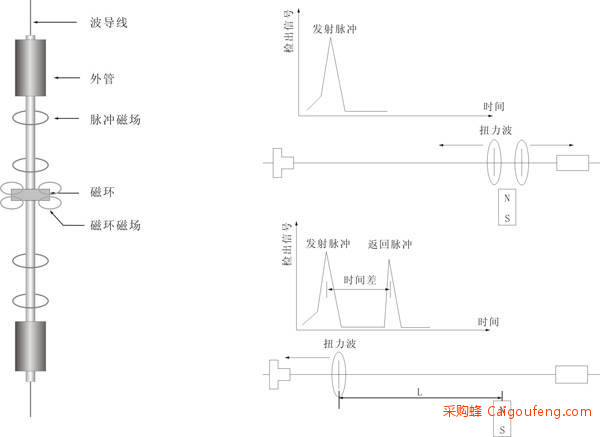

磁致伸缩液位传感器的设计是基于一些金属（如镍铁合金）在相交磁场的作用下，具有磁致伸缩的特点，即韦德曼效应。测量时，传感器探头在磁致伸缩材料制成的波导线一端发出一个起始脉冲，将形成一个与波导线垂直的磁场（如下图所示），磁场以光速随脉冲电流沿波导线传播，磁场遇到套在波导线外的磁环所产生的磁场时，产生相交磁场。在相交磁场的作用下波导线产生瞬时张力，使波导线扭动并产生扭动波，这个扭动波(波速约为音速)沿波导线运行， 当回传至传感器探头时，产生逆磁致伸缩现象，在传感器探头形成一个返回脉冲。发射起始脉冲到接收返回脉冲的时间差与磁环位置相关，变送器将时间差信号（即磁环位置）转换为标准电流或电压信号输出，传感器工作波形如下图所示。

技 术 参 数：
测量范围：150~3000mm
精  确  度：±0. 0 5 % FS
工作电压：DC12~30V
功        耗:  ≤2 W
输出信号：4~20mA，负载阻抗≤500Ω
绝缘阻抗：5 0 0 V D C时，5 0 MΩ
工作压力：1.6 MPa
接线盒材质：不锈钢
杆径材质：φ13/ 304不锈钢
接口方式：螺纹或法兰
环境温度：-20~85℃
防护等级：IP65
