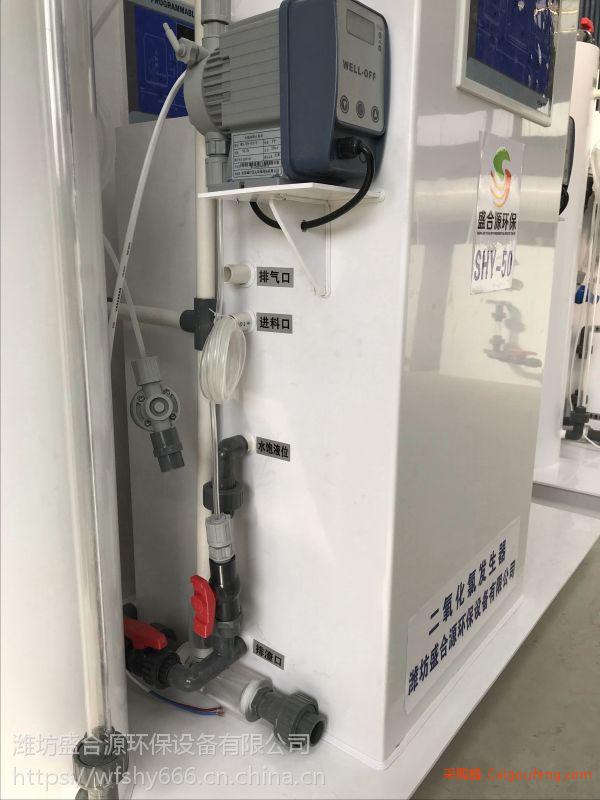

潍坊***/盛合源牌SHY系列智能化二氧化氯发生器设备

二氧化氯发生器原理： ??

1、总体结构：二氧化氯发生器由供料系统、反应系统、控制系统和安全系统构成：发生器外壳为PVC材料。

2、工作原理：由计量泵将氯酸钠水溶液与溶液输入到反应器中，在一定温度和负压下进行充分反应，产出以二氧化氯为主，经水射器吸收与水充分混合后形成消毒液后，通入被消毒水中。 ??

3、二氧化氯发生器主要部件功能及工作原理： ??

（1）水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被子吸入水射器，从而实现吸气。被吸入的二氧化体在些与混合，形成消毒液，另外，水射器还用于原料罐吸收。

（2）计量泵：输送原料及调节流量。 ??

（3）反映器曝气口〔进气口〕：设备运行时的空气通道，安装时，可连接管道并通到室外，并保持与大气相通。 ??

（4）电接点压力表：电接点压力表是保护设备安全运行的装置之一，其工作原理是：当水射器前端水压低于设定值时，该表控制计量泵停止进料。 ??

（5）原料液位传感器：原料液位传感器也是保护二氧化氯发生器设备安全运行的装置之一，它安装于两个原料罐底部，当任何一种原料用完时，计量泵将停止进料。 ??

（6）温度控制器：温度控制器是系统加热控制机构，它保证了氯酸钠和的较佳化学反应温度。 ??

（7）控制器：控制器是二氧化氯发生器的控制核心，它完成了系统的整个自动控制。 ??
