兴伸展RJ45插座/网络滤波器/连接器TAB-DOWN系列/无弹无灯香菇脚产品RJ45连接器网络插座网络接口母座

价格:￥0.00/个
起订:1000个
供应:10000000个

发送询价

我司供应RJ45网络插座，此款TAB-DOWN系列无弹无灯产品。

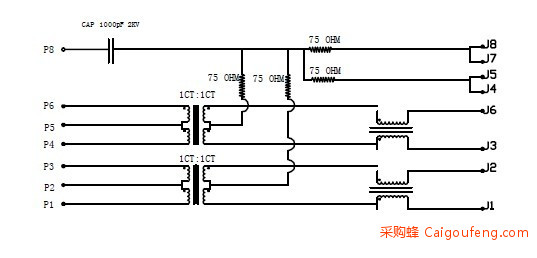

详细电气参数；

  1.0 圈比:(P1~P3):(J1~J2)                :1:1±3%
              (P4~P6):(J3~J6)                :1:1±3%

  2.0 电感:(P1~P3)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

               (P4~P6)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

  3.0 漏感:P1~P3(短接J1-J2)               :0.35uH ** 测试条件0.1V,1MHZ

               P3~P6(短接J4-J6)              :0.35uH ** 测试条件0.1V,1MHZ

  4.0 匝间电容:(P1~P3):(J1~J2)          :35pF ** 测试条件0.1V,100KHZ

                     (P4~P6):(J3~J6)          :35pF ** 测试条件0.1V,100KHZ
  5.0直流电阻:(J1~J2)/(J3~J6)            :1.2 欧姆 **
  6.0返回损耗:1MHZ TO 30MHZ            :-18dB 最小
                    30MHZ TO 80MHZ          :-12dB 最小
  7.0耐压:       (P1~P3):(J1~J2)            :2250VDC  0.5mA
                     (P4~P6):(J3~J6)            :2250VDC  0.5mA
  8.0插入损耗:100KHZ TO 80MHZ           :-1.1dB **
  9.0串扰: 1MHZ TO 100MHZ                  :-35dB 左右
  10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
