汉源高科平安城市智慧城市高清卡口宽温交换机千兆2光8电工业级光纤自愈环网交换机DIN导轨式

1，设备提供2个千兆SFP光口+8个10/100/1000M自适应网口
2，支持环网+WEB管理+SNMP+VLAN加一个console口，支持CLI命令行管理
3，支持符合G.8032（ERPS）标准的以太环网保护技术，环网自愈恢复时间<20ms? 支持IGMP Snooping，防止组播网络报文泛洪，有效节省组播网络带宽
4，背板带宽：20 Gbps；MAC地址表：16K,包转发率：26.7Mbps；交换延时<10us
5，输入电压：DC12～48V（双电源冗余备份），电源支持过载保护，防反接保护
6，防护等级：IP40、防浪涌静电、DIN卡轨式、金属型材、无风扇设计
7，工作温度：-40 ℃ ~  + 85℃（工业级物料）
产品特性

? 支持丰富的管理特性，支持SNMP v2c、CLI命令行、Web网管、TELNET，使设备管理更方便

? 支持端口聚合，通过多链路备份提高链路的可靠性

? 支持ACL控制策略，支持L2（Layer2）- L4（Layer4）包过滤功能，保护网络安全

? 支持丰富的QoS策略，提供灵活的流分类和队列调度算法

? 支持Port-based VLAN, IEEE 802.1Q VLAN，简易网络规划

? 支持符合G.8032（ERPS）标准的以太环网保护技术，恢复时间<20ms? 支持IGMP Snooping，防止组播网络报文泛洪，有效节省组播网络带宽

? 支持DHCP Snooping，防止私设DHCP服务器，提高网络安全性

? 支持LLDP协议，可以快速发现二层网络拓扑信息和拓扑变化信息，简化网络管理

? 支持SPAN镜像功能，可以对网络流量进行监控，以进行网络检测和故障排除

? 支持广播风暴抑制功能，防止过多的广播、组播数据在网络泛洪，增强网络健壮性

产品简介

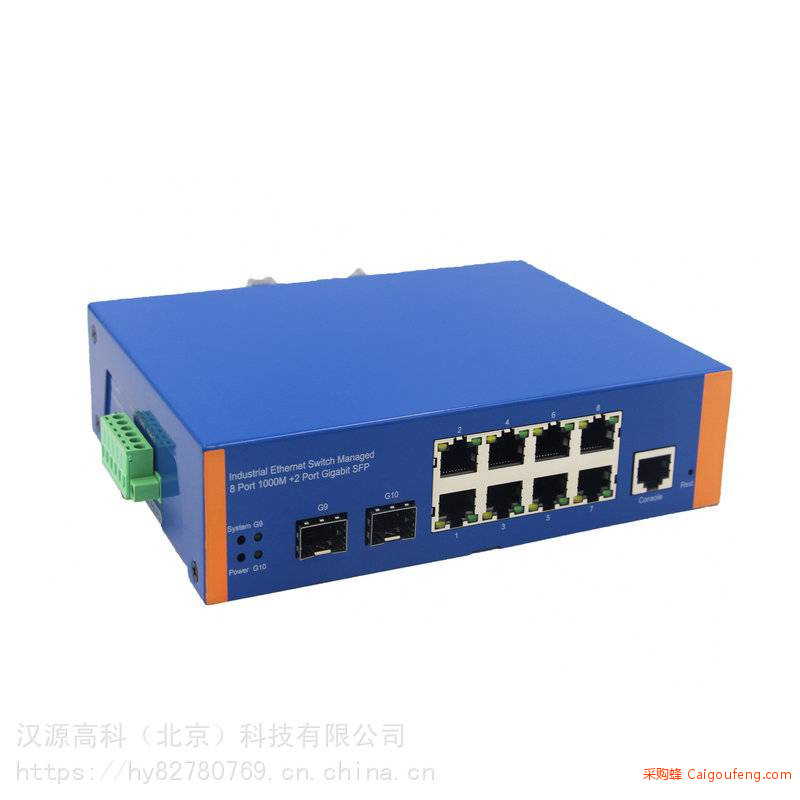

        HY5700-4528G-M是汉源高科一款管理型工业级以太网交换机，提供2个千兆光口+8个千兆网口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。产品设计符合以太网标准，添加防雷、***保护措施，-40℃ ~  +85℃的宽范围工作温度，***可靠。该设备可***应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

       HY5700-4528G-M支持多种管理功能，包括ERPS、 STP/RSTP、IGMP、 VLAN、 QoS、 RMON、带宽管理及端口镜像功能。

规格参数

协议

G.8032 (ERPS)、IEEE802.3、IEEE802.3u、IEEE802.3z 、IEEE802.3x、IEEE802.3ad、IEEE802.1p、IEEE802.1x、IEEE802.3ab、IEEE802.1Q、IGMP Snooping


交换属性

优先级队列：8

VLAN数：4K

MAC地址表：16K

包缓冲区：8M bit

包转发率：26.7Mbps

交换延时：<10us

接口

光口：100/1000base SFP插槽

电口：10/100/1000base(TX) MDIX

POE管脚：V+,V+,V-,V-对应针脚1,2,3,6（Endspan MDI Alternative A）

LED指示灯：P1, P2,1000M link,10/100/1000 ACTIVE, SFP link/ACTIVE


电源

输入电压： PoE(+)：48 (48 ~ 57 V) VDC，双冗余输入

                  非PoE：12 ~ 48 VDC，双冗余输入

功耗：主板功耗8W，PoE*大功耗124W

过电流保护： 支持

连接： Phoenix 6芯插座

反接保护： 支持工作温度: -40 ℃ ~ +85 ℃


工作环境

存储温度： -40?C ~ 85?C

存储湿度：5% ~ 90% RH

工作温度：-40?C ~ 85?C

工作湿度：10% ~ 90% RH


机械结构

外壳： IP40防护等级，金属外壳

重量：1Kg

安装：DIN卡轨式


标准与认证

Safety：GB4943-2011

EMC：GB9254-2008

EMS：

ESD (IEC 61000-4-2) Level 4 (8K/15K)

RS (IEC 61000-4-3) Level 3 (10V/m)

EFT (IEC 61000-4-4) Level 3 (1V/2V)

CS (IEC 61000-4-6) Level 3 (10V/m)

PFMF (IEC 61000-4-8)Level4（30A/m）

Surge (IEC 61000-4-5) Power Port: ±2kV/DM, ±4kV/CM;

Data Port: ±2kV/DM, ±4kV/CM

订购信息

推荐型号	产品描述
HY5700-4528G-M	管理型千兆2光8电、SFP接口、导轨式、DC12-48V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-4528G-SC20-M	管理型千兆2光8电、单模双纤SC，20公里、导轨式、DC12-48V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-4528GP-M	管理型千兆2光8电、SFP接口、导轨式、支持POE供电、DC48-57V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-4528GP-SC20-M	管理型千兆2光8电、单模双纤SC，20公里、导轨式、支持POE供电、DC48-57V供电、支持环网+WEB管理+SNMP+VLAN
