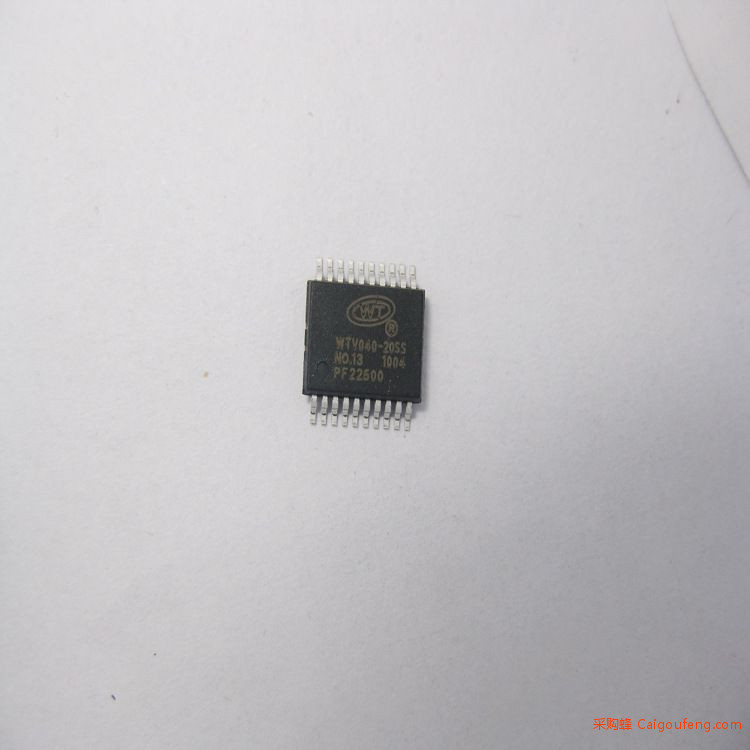

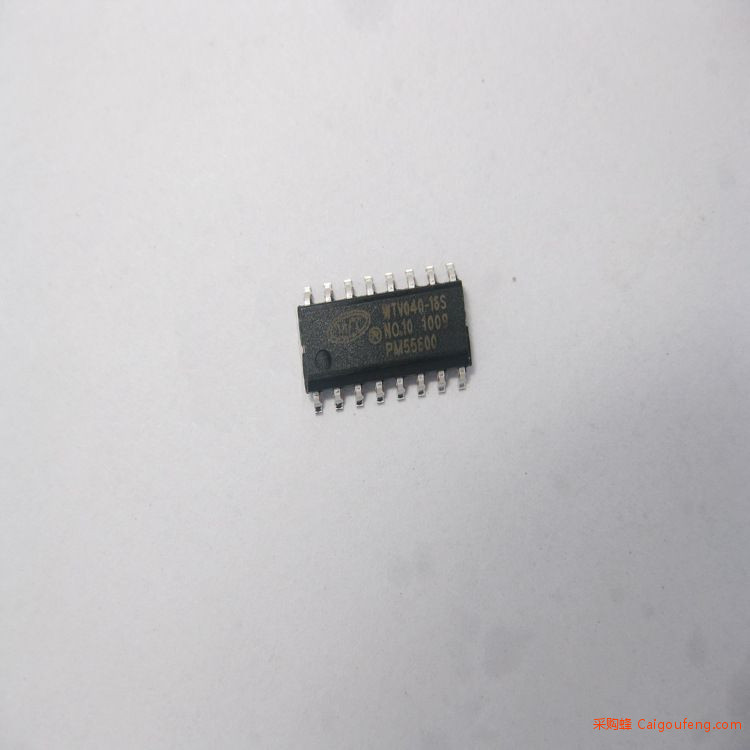

产品图

产品特点

• Ø 可编程的一次性烧录（OTP）语音芯片。
• Ø 6KHZ频率时，根据芯片型号，语音长度达到40秒。
• Ø 内置16bits DAC数字/仿真转换器、PSG语音合成器和音质优化算法器，能表现出比较高质量的音频。
• Ø PWM和DAC两种音频输出方式。
• Ø 可任意插入静音，且不占用语音空间。
• Ø 相同的语音可重复调用，且不占用语音空间。
• Ø 多种工作模式：按键控制模式、按键组合控制模式、并口控制模式、串口控制模式等。
• Ø 播放语音时，BUSY为低电平。
• Ø 内置0.5W喇叭直推线路(Direct-Drive),不需要外加器件,音质与音量比传统"Cout+三极管"更佳,且耗电量更少。
• Ø 工作电压范围：2.5V至3.6V。
• Ø 省电模式时耗电 2uA，在省电模式下，芯片上电后1秒钟或者语音停止播放后1秒自动休眠。
• Ø SOP16封装形式。

芯片简介

此芯片具有众多单元电路，且有***的可编程能力，除了能够播放语音，而且还可以播放MIDI音乐等，不仅能实现标准的控制方式，亦可根据需求，订做各种功能，尽可能的使产品的***提升到。亦可控制各种电器设备等，可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与***产品、仪器仪表，以及各类自动控制系统等等。

在很多需要高音质、功能灵活多变等要求的产品中，QJL40A-16S语音芯片是***的方案之一，也是在某些场合替换ISD系列语音芯片的选择！

管脚图

QJL40A-16S

4、管脚说明
