安科瑞供应adw400-d16-4slr环保用电智能监管系统分表记电装置安装不停电

1概述

ADW400环保监测模块主要用于计量低压网络的三相有功电能，同时可选择四个回路的电流输入，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

2产品型号规格

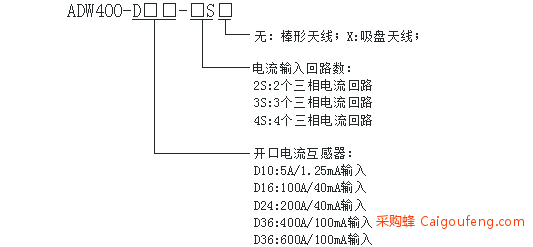

2.1 ADW400主体模块命名规则

注:可选择外置吸盘天线，标配线长2米。

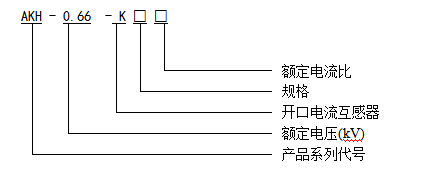

2.2配套互感器命名规则

2.3规格型号

表1 ADW400配套互感器规格型号

双击添加图片建议尺寸：350*350

产品作用：点击输入文字描述

3技术参数

3.1无线计量模块

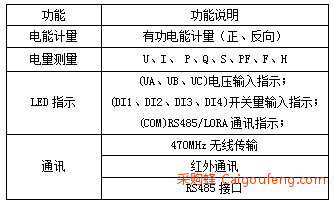

表2 ADW400主要功能

3.2 电气特性

4外形尺寸及安装说明（单位：mm）

4.1外形尺寸(单位：mm)

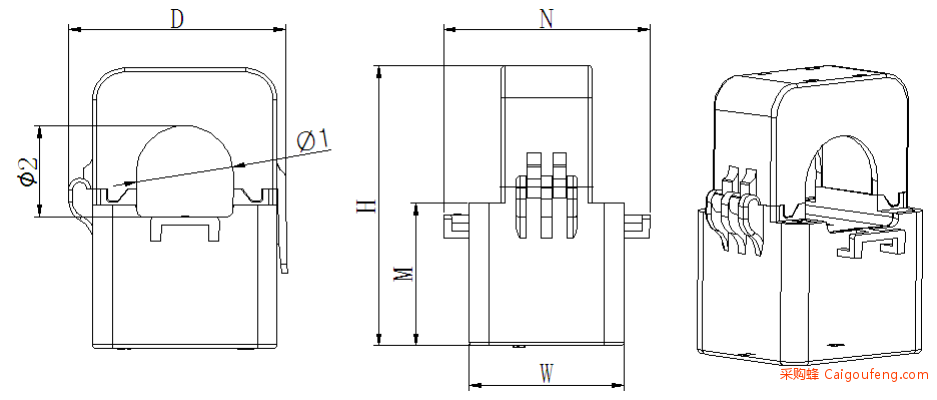

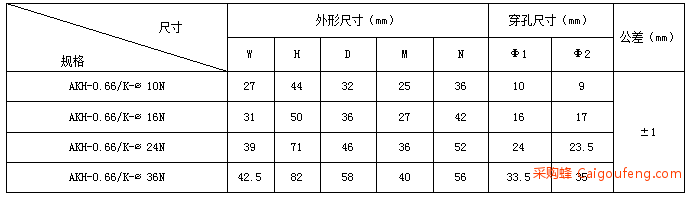

(2)配套互感器外形尺寸

注：CH1～4每个回路的3个互感器共用同一条线束，线长1m。

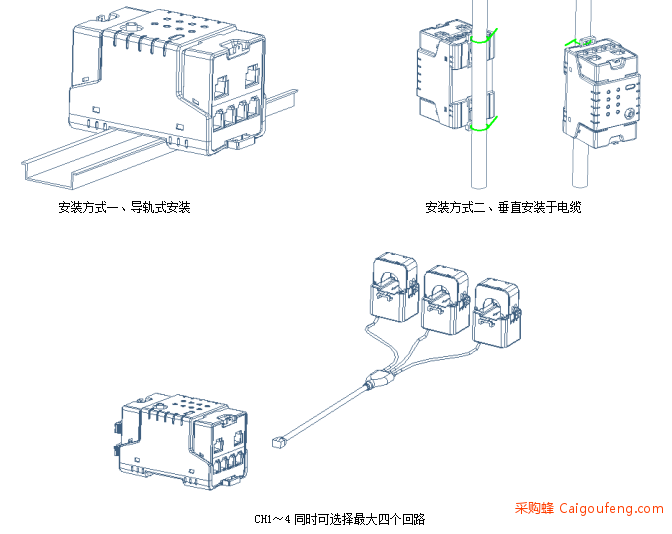

4.2 安装说明

ADW400安装方式便利，可导轨式安装和垂直安装；CH1～4同时可选择四个回路的电流输入;

4.3 接线说明

接线端子如下图所示，A、B、C互感器的电流信号线分别接IA（进）、IA*（出）；IB（进）、IB*（出），IC（进）、IC*（出）；A、B、C三相的电压信号线分别接到UA、UB、UC端子；N线接到UN端子。
